Клапан с гидромониторной насадкой К-ГН

Назначение

Клапан с гидромониторной насадкой предназначен для очистки забоя от песчаных и пропантовых пробок.

Конструкция

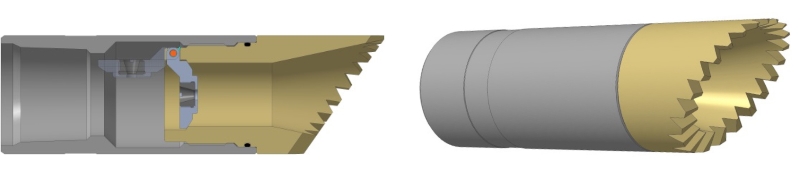

Клапан с гидромониторной насадкой состоит из корпуса c присоединительной резьбой, вставки с твердыми «зубьями» и подпружиненного клапана с гидромониторной насадкой. Устанавливается в компоновку низа колонны НКТ.

Для механического разрушения на забое на конце клапана имеются твердые «зубья». Ударная нагрузка с помощью устройства создаётся за счёт инерции движения нижнего конца растянутой и затем опущенной под собственным весом колонны; происходит разрушение песчаной и пропантовой корки. Клапан находится в открытом состоянии.

Подьём разрушенного шлама осуществляется обратной промывкой. Для обеспечения гидромониторного эффекта в конструкции имеется специальная насадка. При необходимости гидромониторной промывки производится переключение на поверхности на прямую промывку. Клапан закрывается и движение жидкости осуществляется через гидромониторную насадку и разрушает плотную корку на забое.

Размеры даны справочно. Подробнее о размерах и конфигурации, а также возможности поставки отсутствующих размеров уточняйте у менеджеров компании.
